乙醇（酒精）鶴管
日期：2018-07-18 / 人氣：7849
乙醇（酒精）鶴管 — 顧名思義，是用做乙醇裝卸作業的鶴管。
首先來了解一下什么是乙醇，乙醇（Ethanol）俗稱酒精，是一種有機物，是最常見的一元醇。乙醇在常溫常壓下是一種易燃、易揮發的無色透明液體，低毒性，純液體不可直接飲用；具有特殊香味，并略帶刺激；微甘，并伴有刺激的辛辣滋味。易燃，其蒸氣能與空氣形成爆炸性混合物，能與水以任意比互溶。能與氯仿、乙醚、甲醇、丙酮和其他多數有機溶劑混溶，相對密度（d15.56）0.816。
由上可見，乙醇為易燃、易揮發介質，需要采用特殊的裝車鶴管進行裝卸操作，通常鶴管型號為AL1402，字母AL代表陸用液體裝卸臂，第一位數字1代表底部裝卸，第二位數字4代表液相管的旋轉接頭數量為4，第三位數字0代表無氣相管，第四位數字2代表液相管形式為下接式。
乙醇（酒精）鶴管參數：
- 輸送介質：乙醇（酒精）
- 公稱尺寸：DN50-DN100
- 接車形式：頂部密閉裝車

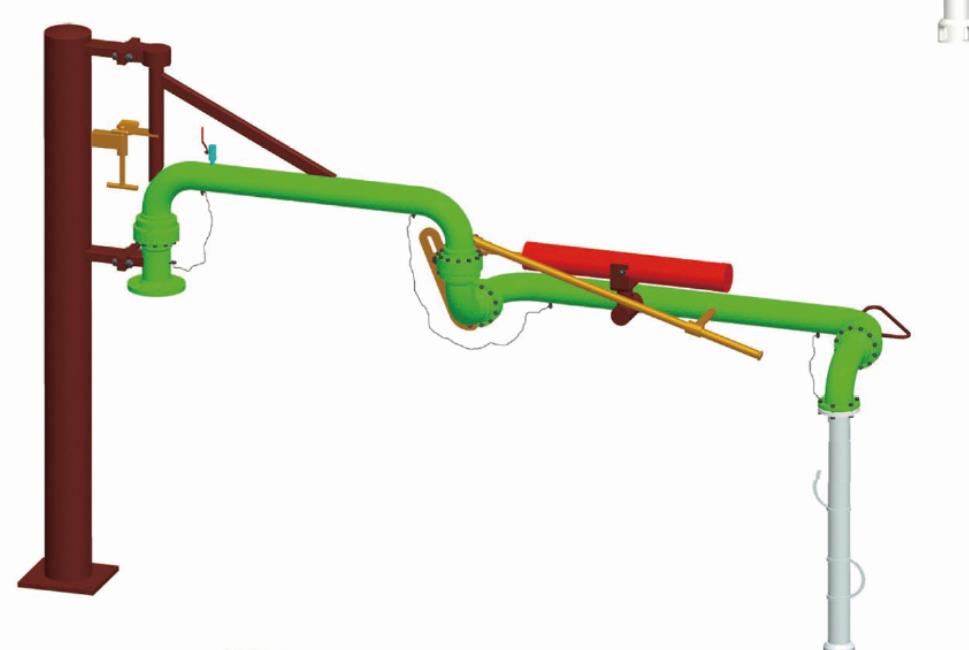

乙醇（酒精）鶴管主要結構：
- 立柱：起支撐作用，承受臂展開時的翻轉力矩
- 旋轉接頭：由轉動件及密封件等組成，主要用于連接液體裝卸臂的不同組件作相對旋轉的并能承受荷載的部件
- 內臂：用于連接輸送管道，并與外臂連接的部件
- 外臂：可在水平面和垂直面的范圍內轉動，主要用于裝卸臂同槽車、槽船調整對接工作位置的部件
- 平衡器：用于平衡外臂轉動力矩的部件
- 密封帽
- 垂管
乙醇（酒精）鶴管主要材質：
- 管道：不銹鋼
- 密封帽：三元乙丙
- 旋轉接頭：外圈30CrMo或45鋼，內圈304
- 主密封圈：PTFE，骨架304
